发布时间:2021-05-10 16:31:45 人气:0

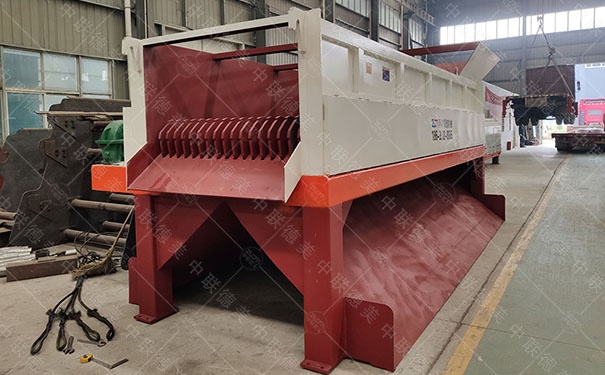

石材生产线滚轴筛泥石分离机石英石分离蝶形筛砂石分离机、滚轴分离机(又称多功能滚轴分离筛、泥石分离机、多级连动滚轴筛、滚轴筛、蝶形筛等,用途不同称呼也不同),部分砂石场挖出的石材含泥量大,破碎机堵塞,生产能力低,砂石质量不好等问题,人工费用高,效率低。滚轴分离机不仅能解决砂石资源不足的状况,而且能迅速分离,不需要水,比供给机和振动筛等机器更方便。
滚轴分离器用于:石料场泥石分离,砂石分离,选矿厂矿石分离,煤炭输送分离,煤矸石分离,建筑装饰垃圾分离,生活垃圾分离,陈腐垃圾分离等。
滚轴筛的工作原理
具有不规则形体装置的马达驱动连动轴翻转,筛面由多个直线排列的旋转轴承组成,在滚轴上相同的筛盘排列方式,用齿轮带动轮链传动的滚轴转动,其旋转方向与原料流动方向一致,轴与轴之间有间隙,内嵌在轴上的不规则抗磨装置支撑着大粒度物料向前运动,由于筛轴是按不同运行方向设计的,因此,物料在高程运行时,速度快;物料在低程运行时,速度慢。当两个不同速度下的物料在筛面某处汇合后开始轴向运动,使得物料均匀地分布在筛面上,提高了筛分的工作效率,而小粒物料则落到分离机的底部,通过皮带机输出。
滚轴筛分机的结构

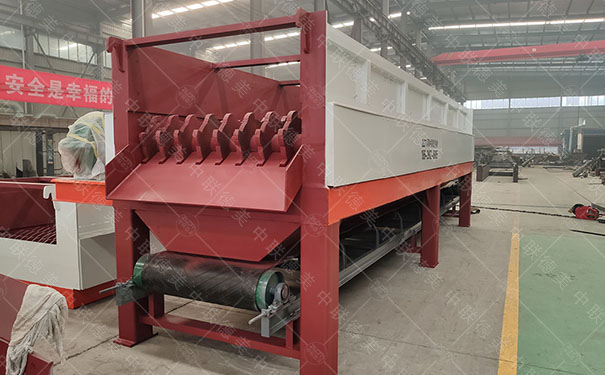

泥石分离器主要由箱体、箱体衬板、碟片、传动轴、调速马达、马达台座、链轮、支架等组成。
1.筛箱:由不同厚度的钢板焊接而成,具有强度和刚度,是筛机的主要部件。
2.衬板:采用耐磨锰板,用强化螺栓连接,更换方便。
3.碟片:采用加厚高锰材料,坚固耐磨。
4.筛网:有低碳钢,黄铜,青铜,不锈钢丝等几种筛网。
5.调速电机:使用和维护方法见调速电机说明。
6.电动机台座:安装电动机时,使用前应拧紧连接螺钉,尤其是新筛试用天,应反复拧紧,以免松动造成事故。
7.传动:采用耐磨双链轮链传动,传动效率高,运行稳定。
8.支架:由方钢和槽钢组成,支撑筛箱。安装时,支柱应垂直于地面,两个支柱下的槽钢应平行。
滚轴筛的性能特点
1.筛分精度高,效率高,处理能力是同体积传统滚轴筛的4倍,筛分效率是滚轴筛的1.5倍,生产能力高。
2.采用变频驱动控制方式,动力小,能耗低,稳定性高,处理能力可调,体积小,不占空间,便于移动。
3.物料自动排放,可连续运行,可在不同工矿下运输、分离、筛分,实现一机多用。
4.耐磨链轮,链式连接,张紧链设计,运行稳定性高,机械牢固,噪音低,易损件少,更换方便。
5.模块化组装可根据材料情况加长或缩短,便于维护和结构调整。
