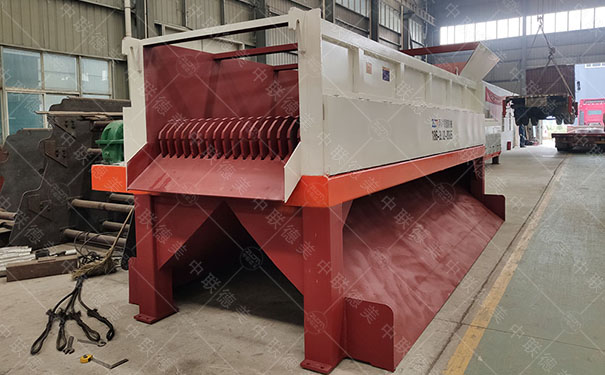

多级联动辊轴分离筛又称多功能滚轴筛、泥石分离机、滚轴筛、蝶形筛等。适用于各种石材、各种生活垃圾,如泥石、砂石、矿石。各种商业、工业垃圾、煤炭、装饰、建筑垃圾、粘湿材料等分离条件,可按不同比例.尺寸.形状进行分类,从而减轻后续分选设备的负荷。多级联动泥石分离机_泥石分离机设备可根据材料成分、湿度等自动调整运行转数,不仅大大缓解了资源短缺,而且实现了资源回收的长效机制。
通过电机驱动多级装置的连接轴,定期翻转运动,滚筒上配置的盘子用于向前移动物料,筛面由许多线性旋转盘组成,滚筒上有相等的筛盘布置,滚筒通过齿轮驱动轮链传动旋转,旋转方向与原材料流动方向一致,轴与轴之间有间隙,确定分离材料的大小,嵌入轴上的不规则耐磨装置支撑大粒度材料向前移动,因为筛轴是根据不同的运行方向设计的,所以当材料在运行方向较高的地方运行时,速度较快;当材料在运行方向较低的地方运行时,速度较低。两种以不同速度运行的材料在筛面的某个地方相遇时开始轴向运行,提高了筛分的工作效率,小颗粒材料落入分离机底部,由皮带机发送。它克服了筛分湿物料时各种振动筛的可靠性。

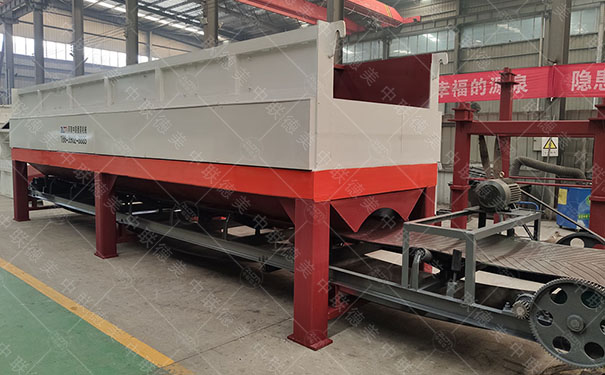

泥石分离机主要由箱体、箱体衬板、碟片、传动轴、调速电机、电机台座、链条链轮、支架等组成。
1.筛箱:采用不同厚度的国标Q235钢板焊接而成,具有一定的强度和刚度,是筛机的主要组成部分。
2.衬板:采用耐磨锰板,加强螺栓连接,更换方便。
3.盘子:采用加厚高锰材料,坚固耐磨。
4.筛网:低碳钢.黄铜.青铜.不锈钢丝等。
5.调速电机:详见调速电机使用说明书。
6.电机座椅:安装电机时,使用前一定要拧紧连接螺钉,尤其是新筛试用前三天。一定要反复拧紧,以免松动造成事故。
7.传动:采用耐磨双链轮链条传动,传动效率高,运行稳定,经久耐用。
8.支架:由国家标准方钢和槽钢组成,支撑筛箱。安装时,柱一定要垂直于地面,两根柱下的槽钢应平行。
性能特点:
1.筛分精度高,效率高,处理量是同体积传统滚轴筛的4倍,筛分效率是滚轴筛的1.5倍,生产能力可高达1000t/h。
2.采用变频驱动控制方式,功率小,能耗低,an全稳定性高,处理量可调体积小,不占空间,移动方便。
3.物料自动排出,可连续运行,可在不同的工矿下发挥输送、分离、筛分等功能,实现一机多用。
4.特殊耐磨链轮,链式联动,原有张紧链设计,运行稳定性高,机械坚固耐用,噪音低,易损件少,更换方便。
5.模块化装配可根据材料情况进行加长或缩短,便于维护和结构调整。
7.运行稳定性高,筛分范围广,适用于各种生活垃圾.各种商业/工业垃圾.泥石/砂石/矿石等各种石材.装饰/建筑垃圾.粘湿物料分离条件。
设备应固定在专用基础上,并由预埋螺栓固定。如果没有特殊的基础,应在工作台和设备座椅之间铺设防振橡胶板。使用前,设备一定要配备an全可靠的接地保护线。注:设备安装到位后,运输前一定要拆除用于固定筛子和座椅的装置。
滚轴筛安装后,应按以下要求进行检查:
1.检查振动电机绕组对地的绝缘电阻,若一定要干燥后方可使用。
2.在筛体和座椅上。在下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以确保筛体的平衡。筛机的振动部分不得与机器外的其他物体有任何硬连接或接触。
3.关闭电源开关,确认振动电机同步反向旋转,空运10-20分钟。如果设备运行时有异常声音,应迅速关闭并检查。设备运行正常后,可通过进料口将少量筛选材料放入筛机,确认材料向出料口方向移动,然后逐渐增加所需和可承受的进料量。
4.在筛选材料时,应在进料口均匀投入材料,以确保筛面上的材料均匀分布。当材料下降时,不得有很大的影响,以免损坏筛网。在特殊情况下(如材料粒度差大、材料比例大等),应在进料口加一层较厚的筛网作为缓冲。
5.用户可根据筛机的层数和不同的材料比例增加或减少筛机的振动力(通过调整振动电机两端偏心重锤的夹角来增加或减少振动力),使筛机达到良好的筛分效果。
6.设备在停机时产生瞬时共振区域。此时,振幅和噪声将显著增加,这是正常现象。设备停机前,筛面上不得有物料。筛网应经常检查是否张紧。如有损坏,应立即更换。
